고객의 요청에 의해 SMD MCU 용 PROTO PCB 를 출시합니다!

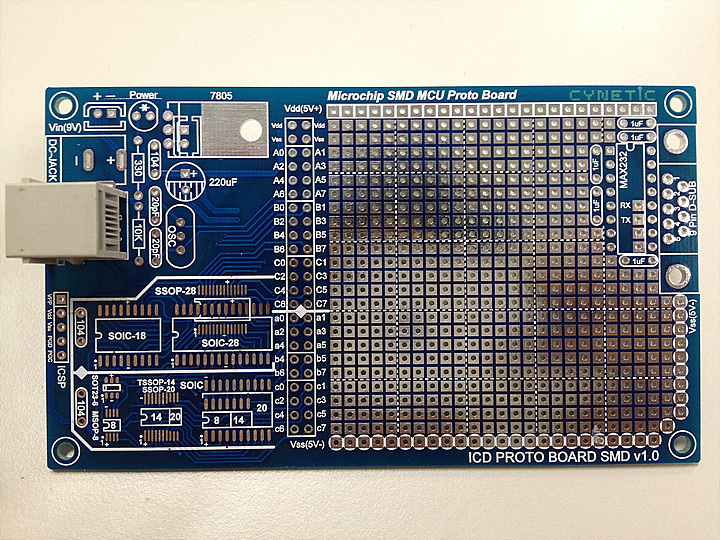

* PROTO PCB SMD1

- PIC MCU 개발시 기본적인 회로 구성과 독자적인 응용이 가능한 Blank 공간이 함께 있습니다.

- MCU 개발 Trainning or Proto type 제작을 위한 기초회로가 이미 구성되어 있는 PCB 입니다.

- Microchip PIC MCU PIC 12, 16, 18 계열 SMD MCU 개발 진행이 가능합니다.

- 기타 부품은 제공되지 않습니다. (필요하신 분은, 전화 문의 바랍니다)

* PROTO PCB SMD1 에 사용가능한 MCU

- PIC12F 계열의 8pin SN, 8pin MS (MSOP), 14pin SL

- PIC16F/PIC18F 계열의 14pin SL, 14pin ST (TSSOP), 18pin SOIC, 20pin SOIC, 20pin SSOP, 28pin SOIC, 28pin SSOP Package MCU 들이 사용 가능 합니다.

* PROTO PCB SMD1 제품은, 고객의 요청사항을 반영해 주문제작이 가능하며   재고 소진 후 재 재작시

  고객 요청을 반영해 업그레이드 합니다. 아이디어나 개선 요청 사항은 메일 주시면 됩니다.

  Mail : cs@mcumart.co.kr

 편안한 설명...

PROTO PCB SMD1 은 Microchip PIC MCU 군의 SMD Package Device 의 기본회 구성을 위한 것으로, 기본적으로 MCLR/Vpp, Vdd, Vss, PGD, PGC 그리고 모든 I/O 포트 들이 결선되어 있는 PCB 입니다.

기타 부품 설명

104 는 세라믹 콘덴서 0.1uF 짜리 이며

10K 는 1/4와트 10K 옴 저항

330 은 330옴 저항

7805는 일반적인 리니어레규귤레이터 7805

220uF는 전해콘덴서 220uF/16V(or 그 이상)

20pF는 세라믹 콘덴서 20pF 입니다(그 옆으로 발진소자를 '크리스탈'을 사용할때 필요한 겁니다. '레조네이터'를 사용할 경우 필요치 않습니다.)

9V 라 적혀있는 부분은 일반 DC아답터 짹 자리 입니다.

LED 는, 7805를 통해 5V 전압이 공급될때 켜지는 것으로 위에 330 옴 저항이 LED를 위해 필요한 겁니다.

DC+5V 아답터나 전원장치로 바로 전원을 공급하는 경우는 DC Jack, 220uF콘덴서 등이 없어도 됩니다.

즉, 7805 부품 자리에 전원을 직접 투입하면 됩니다. 7805의 2번 핀에 GND, 3번 핀에 +5V 를 공급하면 됩니다.

.
