ICD2 / ICD3 사용자들의 요청에 의해 만들어 졌습니다.

AC164110 - RJ-11 to ICSP Adapter 제품의 기능과 같습니다.

제품 구성에 ICSP Cable 이 추가되었습니다.

* ICD2 / ICD3 Pin Converter

- ICD2 / ICD3 장비의 기본 케이블과 결선하여 2차 케이블 이나 PCB 에 결선을 편리하게 해줍니다.

- 표준 ICSP 프로토콜 핀 배열로 제작되어 있습니다.

- 5PIN 의 경우 Vpp(MCLR), Vdd, Vss(GND), PGD, PGC 까지 이며, PGM pin 결선도 가능합니다.

- 2.00mm, 2.50mm, 2.54mm, Molex 53261-05 SMD Connector 를 사용할 수 있습니다.

- 다음 3가지 부품을 기본으로 제공합니다.

   1. RJ-11 Connector

   2. Molex 5pin DIP Connector (2.5mm Pitch)

   3. 5pin Angle type Header PIN (2.54 Pitch)

   4. ICD2 / ICD3 장비 연결용 ICSP Cable

- Molex 53261-05 SMD Connector 는 포함되어 있지 않습니다.

 편안한 설명...

ICD2 / ICD3 Pin Converter 는 Microchip 의 오리지널 ICD3 장비 에서 기본 제공되는 케이블이 양쪽 RJ-11 컨넥터 방식으로 제공되어 일부 사용자들의 불편 호소를 해소하기 위해 제작되었습니다.

마이크로칩 오리지멀 AC102016 100% 호환 케이블을 함께 제공 합니다.

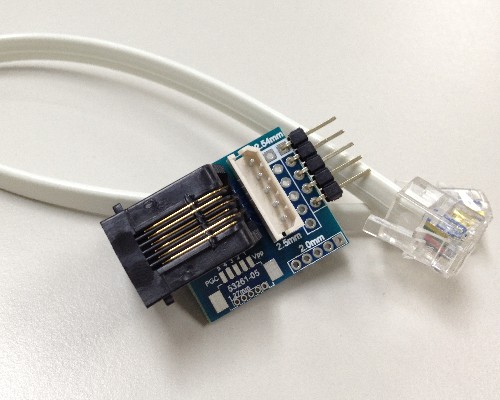

RJ-11 컨넥터(검정색), 2.5mm 몰렉스 5pin 컨넥터, 5pin 헤더핀 그리고 ICSP 케이블 제공.

제공되는 ICDSP Cable 입니다. 220mm 정도의 길이 입니다.

* PICkit 장비에 연결하여 사용하고자 할 경우 주의사항

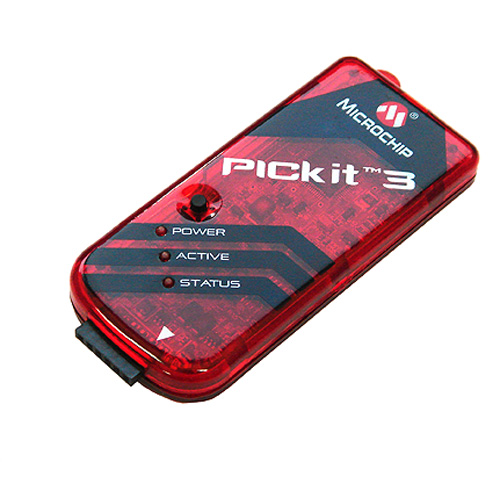

- PICkit / PICkit2 / PICkit3 장비에 연결하고자 하는 경우에는 다음과 같이 핀 결선이 반대로 바뀝니다.

- PCB 뒷면의 각 핀 이름을 확인하시고 아래와 같이 결선이 바뀌는 것을 확인해 사용해야 합니다.

- 2.54mm 피치 6pin Header Pin 자리만 아래와 같은 핀 결선이 가능합니다.

.
