MPLAB ICD2 DV164005
마이크로칩사가 공식적으로 제공하는 ICD2장비 입니다. MPLAB® IDE 환경에서 사용합니다. PIC10F, 12F, 16F, 18F 시리즈의 거의 모든 MCU를 Debuging 및 Firmware Writing 할 수 있습니다.
판매가격 : 286,000286,000
적립금 :0
제품코드 :DV164005
제조사 :Microchip
브랜드 :Microchip Technology [브랜드바로가기]
구매수량 : 품절된 상품입니다
제품상태 :
헤더 :
소켓 :
총 금액 :

MICROCHIP사 에서 공식적으로 단종 되었습니다.

아울러 A/S 처리도 중단 되었습니다.



* Microchip PIC MCU 전용 인서킷 디버거 & 라이터



* 제품 구성
   ICD2 본체 / Target 연결 케이블 1개 / USB 케이블 / 제품 소개 CD /




* 제품 설명
 - Microchip사의 FLASH PIC MCU전용 인서킷 디버거 & Writer
 - PIC 10F/12F/16F/18F/dsPIC30F/dsPIC33F/ 계열 지원
 - MPLAB-IDE 환경에서 사용
 - USB INTERFACE + RS-232 Connection
 - 에뮬레이터급 디버깅 기능 지원 ; 실시간 실행, 싱글스탭, 브레이크 포인트



* 인서킷 디버거란?
 - 에뮬레이터와 유사한 동작을 하는 제품이지만, 일부 포트와 메모리 사용상의 제한이 따르는 개발 장비로써,
   PIC MCU 개발 전문가는 물론 PIC 입문자나 학생들도 쉽게 사용할 수 있는 개발 장비입니다.

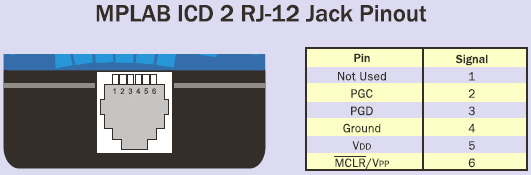

* MPLAB ICD 2 RJ-12 Jack Pinout Information
 - ICD2의 RJ-12 Jack 을 정면에서 바라봤을대, 왼쪽부터 1번핀 입니다.

 - 실제 설계시에는 오른쪽 끝 6번핀 부터 2번핀 까지만 사용합니다.

 - 6.MCLR(Vpp)5.Vdd / 4.Vss / 3.PGD / 2.PGC / 1.사용안함.

 - 주의 : 양쪽모두 RJ-12 Jack 인 케이블은 아래 그림 기준으로 오른쪽 6번에 파랑색 핀이 되도록 연결합니다.









* MPLAB ICD 2 와 연결되는 Target Board Example
- ICD2의 6/5/4/3/2번 핀을 Target Board 1/2/3/4/5번으로 연결합니다.

- MCU의 Vpp/MCLR pin 은 RESET 핀으로서 VDD와 10K 저항으로 연결할 것을 권장합니다.

- Target Board 설계시 아래 그림처럼 1/2/3/4/5번핀 배열을 사용하시기를 권장합니다.



ICD2 Jack to Target Connection



ICD2        Target Board

--------------------------------------------------------

Pin 6 ---> 1. VPP/MCLR

Pin 5 ---> 2. VDD

Pin 4 ---> 3. VSS/GND

Pin 3 ---> 4. PGD

Pin 2 ---> 5. PGC

Pin 1 ---> Not use









.
