Microchip ICE2000 Emulater
(POD)
ICE2000 에뮬레이터는 Microchip의 모든 PIC MCU(PIC12, PIC16,
PIC17, PIC18 계열)을 MCU Chip 없이 실시간으로 MUC Chip 이
있는것처럼 에뮬레이션해 주는 장비입니다.
ICE2000 에뮬레이터를 사용하기 위해서는 Microchip MPLAB IDE 개발환경 을 설치 한
폴더 내의 C:Program FilesMicrochipMPLAB IDEReadmesReadme for MPLAB
ICE2000.htm 파일을 먼저 읽으셔서 사용상의 제한 사항을 확인 하신 후 사용 하시기 바랍니다.
디바이스에 따라서 또는 사용 하시려는 MCU 패키지에 따라서 프로세서 모듈, 디바이스 아답터,
트랜지션 소켓이 추가로 필요 할 수 있습니다.
* 제품 구성품
- ICE2000 본체, 에뮬레이터 전용 POWER 아답터, 프린터 케이블, 외부 신호 테스터 JACK, 삼각
받침대, 마이크로칩 CD-ROM, 사용 설명서.
* 제품 설명
- ICE2000 Emulaer 장비는 마이크로칩에서 생산되는 모든
PIC MCU(PIC12,PIC16,PIC17,PIC18)을 지원 함과 동시에 실시간으로 TARGET 보드에서 사용자의
프로그램을 실행시키면서 테스트 하여 보는 실시간 에뮬레이터 장비입니다.(이 제품은 마이크로칩 제품입니다.)
- 사용자는 오실레이터를 최대 25MHz 까지 주파수 동작 시킬수 있으며 타겟 보드의 구동 전압을
최소 2V 에서도 동작 시킬수 있도록 설계가 되었습니다. 따라서 다양한 APPLICATION을 쉽고 빠르게 개발이 가능
합니다.
- TRACE MEMORY 를 64K 구비 하고 있을 뿐만 아니라 ROM BRAKE/ RAM BRAKE
포인트를 무한정으로 사용 할수 있기 때문에 효과적인 디버깅을 하실수 있습니다
- 사용 소프트웨어는 마이크로칩 MPLAB IDE 개발환경 프로그램으로 구동이
됩니다. 또한 ICE2000 장비에서는 다양한 C 컴파일러가 지원이 됩니다. 예를들어 CCS사의
CCS-C, HITECH 사의 PIC-C, PIC-C18, IAR 사의 IAR C, 그리고 Microchip C 컴파일러인
MPLAB C18 또한 100% 지원 됩니다.
- MPLAB ICE2000 에뮬레이터를 사용 하기 위해서는 프로세스 모듈과 디바이스 아답터가 필요에 따라서
트랜지션 소켓등이 필요합니다.
- 좀더 자세한 사항은 아래 상세 설명에서 사용하고자 하는 디바이스의 프로세서 모듈과 디바이스 아답터를 선택 하셔야
하며, 필요에 따라서 트랜지션 소켓도 선택 해 주셔야 합니다.

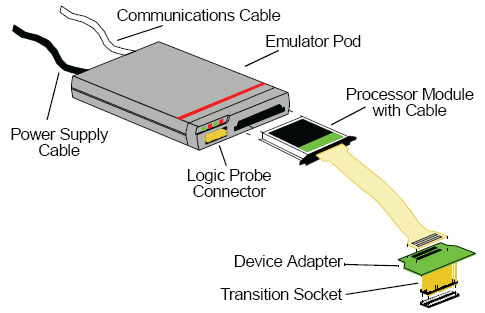

- 프로세스 모듈이란,
ICE2000 본체와 디바이스 아답터 사이를 연결해주는 역활을 하며, 모듈의 기능은 해당 디바이스의 여러 정보를 내부
저장 매체에 저장 시켜 실시간으로 에뮬레이션을 하게끔 도와 주는 역활을 하는 모듈입니다
- 디바이스 아답터란.
프로세스 모듈과 TARGET 보드를 연결 시켜 주는 아답터 이며, 디바이스 아답터는 보통 마이컴 핀수로 나누어 집니다.
사용자는 사용 하고자 하는 디바이스에 맞는 정확한 아답터 선택이 중요합니다.
- 트랜지션 소켓이란,
SL, SOIC, SSOP, TQFP 패키지의 사용자에게만 해당이 됩니다. 만약 사용자가 TQFP 패키지의 마이컴을 사용 한다면
정확한 디바이스 아답터의 선정 및 해당 트랜지션 소켓도 구매 하셔야만 ICE2000 장비를 사용 하실수 있습니다.
* 장비의 올바른 선택 예
<예1> 사용자가 PIC16F877A-I/SP(DIP 패키지) MCU를 사용 하는 경우. ---> 장비
선택: ICE2000 + PCM16XV0(프로세스 모듈)+ DVA16XP401(디바이스 아답터) 만 선택 하시면 됩니다. 이
경우 DIP 패키지의 마이컴을 사용 하시기 때문에 트랜지션 소켓 모듈이 필요 하지 않습니다
<예2> 사용자가 PIC16F628A-I/SO(SOIC 패키지) MCU를 사용 하는 경우 ---> 장비
선택: ICE2000 + PCM16YF0(프로세스 모듈)+ DVA16XP186(디바이스 아답터) + XLT18SO (트랜지션 소켓)을
선택 하면 됩니다. 이 경우 SOIC 패키지 MCU를 사용하기 때문에, 트랜지션 소켓 XLT18SO 가
추가로 필요 하게 됩니다
<예3> 사용자가 PIC18F8720-I/PT(TQFP 패키지) MCU를 사용 하는 경우 ---> 장비 선택:
ICE2000 + PCM18XE1(프로세스 모듈)+ DVA18PQ800(디바이스 아답터) + XLT80PT (트랜지션 소켓) 을 선택
하면 됩니다. 이 경우 80핀 TQFP 패키지의 MCU를 사용 하기 때문에 트랜지션 소켓 XLT80PT 가
추가로 필요 하게 됩니다
- 각 디바이스의 프로세스 모듈, 디바이스 아답터, 트랜지션 소켓의 정확한 선택은 상품 상세 설명 부분을 참조 하시면
됩니다.
- ICE2000 에뮬레이터 사용시 프린터 포트가 아닌 USB 포트로 에뮬레이터를 사용 하고자 하는 경우는 USB
컨버터 모듈을 이용 하여야 합니다
* A/S
이 제품은 마이크로칩에서 생산 되는 제품으로, 1년간 무상 A/S 실시 하고 있으며 본 장비의 정상
A/S 시간은 통상 1주 정도 소요 됩니다.
* 주의 사항
- ICE2000 에뮬레이터 장비는 Microchip 에서 출시 되는 dsPIC 은
지원하지 않으며 PIC 마이컴만 지원됩니다
|
